Q開關/普克爾盒驅動器

普克爾盒驅動器是一種高壓穩壓電源，可以是脈沖或連續的，允許控制電光晶體（KTP、KD*P、BBO等）的雙折射，以驅動通過晶體傳播的光的偏振方向。

昊量光電為不同的應用開發提供了各種普克爾電池驅動器：從用于調q的非常簡單的緊湊型設備，應用于脈沖拾取、光開關、再生放大器控制等場景。這些設備具有不同的電壓工作區域、重復頻率、脈沖形式。還可以在PCB板封裝（+24 V DC輸入）和實驗室封裝版本（100-240 V AC輸入）之間進行選擇。

                           PCB板版本                                                                                    臺式版本

Q開關/普克爾盒驅動器產品特點：

• 快速上升時間(低至3ns）

• 輸出電壓高（高至10KV)

• 體積小(電池供電版本可用）

• 穩定性高




Q開關/ 普克爾盒驅動器系列選型

QBD系列：Q開關驅動器相對簡單，允許改變輸出電壓電平和脈沖重復率。它們提供具有快速前沿（<20ns）和相對較慢（一些μs）后緣的脈沖。

Q開關/ 普克爾盒驅動器主要應用:Q-switch

系列	示例	尺寸	電壓	重復頻率	上升時間	脈沖波形	脈沖寬度	特點
QBD-series		110x80x25 mm	6KV	100khz	＜20ns		N/A固定	up 6KV
QBD-mini,		90x50x20 mm	4KV	100KHz	＜20ns		N/A固定	QBD的緊湊型版本，高達4 kV
QBD-nano		40x30x10 mm	5KV	10KHz	1-3ns		0.7us	雪崩晶體管驅動器，超快（1-3ns上升），微型（40x30x8mm），固定脈沖持續時間（約0.7μs）
QBY-4050		80x50x20 mm	4KV	1/10KHz	3-4ns		10-1000ns	10W低功耗驅動器，適用于調Q、脈沖限幅、電池供電、可用于一些激光雷達系統

QBU系列：更高性能的Q開關驅動器在QBD基礎上得到了進一步的改進，允許改變輸出電壓電平等精確的開關控制，以改變脈沖重復率和寬度

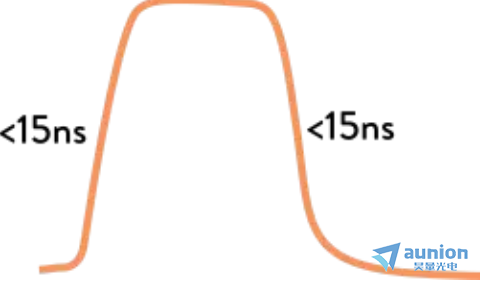

（長脈沖，從200ns到CW）。它們提供具有快邊（<15-20ns）和低邊的脈沖，在下拉脈沖之前不久在晶體上切換高壓，以延長晶體壽命。

Q開關/ 普克爾盒驅動器主要應用：Q-Switch ，脈沖拾取，光開關，再生放大

系列	示例	尺寸	電壓	重復頻率	上升時間	脈沖波形	脈沖寬度	特點
QBU-series		130x80x25 mm	6KV	100khz	＜15ns		200ns to DC	QBU系列普克爾盒驅動器比QBD驅動器功能更強大，可用于復雜的光束控制
QBU-mini		140x50x20 mm	4KV	50khz	＜15ns		200ns to DC
QBU-mini-SP,		102x50x20 mm	4KV	10khz	＜10ns		100 – 2000 ns
QBU-10kV-series		132x105x50 mm	10KV	5khz	< 20 ns		200ns to DC
QBU-nano		80x50x20 mm	5.8KV	2khz	1-3ns		up to 800ns	緊湊型普克爾盒驅動器，可在寬范圍內產生高重復率、快速上升和下降時間以及可調脈沖持續時間和脈沖幅度的高壓脈沖。

如上均有對應的臺式版本，昊量光電還提供重頻更高的普克爾盒驅動器，具體請咨詢負責人。
